第一届 midas CIM 设计大赛 银奖

青祝桥

—— 江苏中设集团股份有限公司(翁翱)

1. 项目概况

锡澄路快速化改造项目是无锡市域一条“通江达湖”的快速通道,是无锡与江阴之间的主要快速客运通道,是实现无锡市域“一体两翼”、打造“锡澄协同发展区”、提升“霞客湾科技城”开发、促进锡澄一体化发展的重要基础设施,建成后将进一步优化城市空间结构,加快城市更新步伐,引导城市有序扩张,优化土地利用和布局结构,打造城市发展“新名片”。

道路等级为城市快速路兼顾公路功能,主线双向六车道,设计速度80km/h。其中,上跨青祝河桥部分主线采用连续梁跨径为60+90+54.5m的变截面连续梁,辅道桥采用钢桁架,主线桥、辅道桥结构分离,结构受力简单明确,行车视线通透,施工技术较为成熟,施工快捷。

主线桥主梁采用单箱三室变截面箱形断面,箱梁顶板宽26.1m,底板宽17. 3m,两侧悬臂板各长3.5m。箱梁支点处梁高5.2m,跨中及边支点梁高2.2m,梁高按二次抛物线变化。下部结构采用柱式墩,立柱截面采用3.8x3m,横桥向间距11.4m,柱顶通过拱形系梁连接,立柱下设置3.5m高承台,基础采用14根直径为1.5m的钻孔灌注桩。

2、三维正向设计流程

1)主梁设计-参数化截面设计流程

利用CIM丰富的三维实体操作,如放样、扫掠、拓展、旋转、差集或交集等轻松完成异形构造的造型或深化构造设计。

2)钢筋建模

利用CIM基于保护层厚度创建钢筋的优势,完成诸多变截面构件钢筋的创建。

3)钢束设计

利用CIM的钢束创建功能,所有钢束全部基于参数化进行驱动,创建钢束包括主梁钢束包含顶板束、腹板束、底板束(合龙束)、桥面横向钢束、腹板竖向钢束、支座横梁束,各规格矛头等

4)CIM与midas Civil分析联动

利用CIM与Civil的分析联动功能,实现三维模型与有限元模型的数据交互,其中包括了三维模型的单元、截面、材料、钢束、边界条件、施工阶段等,都能够实现CIM三维模型变更的同时,civil模型同步更新,并保留相应的分析设置。

5)工程量统计

通过构建的高精度模型,根据需求自定义算量格式,生成任意构造处的excel算量表,最终误差为0.81%,已足够精确,对于算量及施工翻样更具参考价值。

6)出图

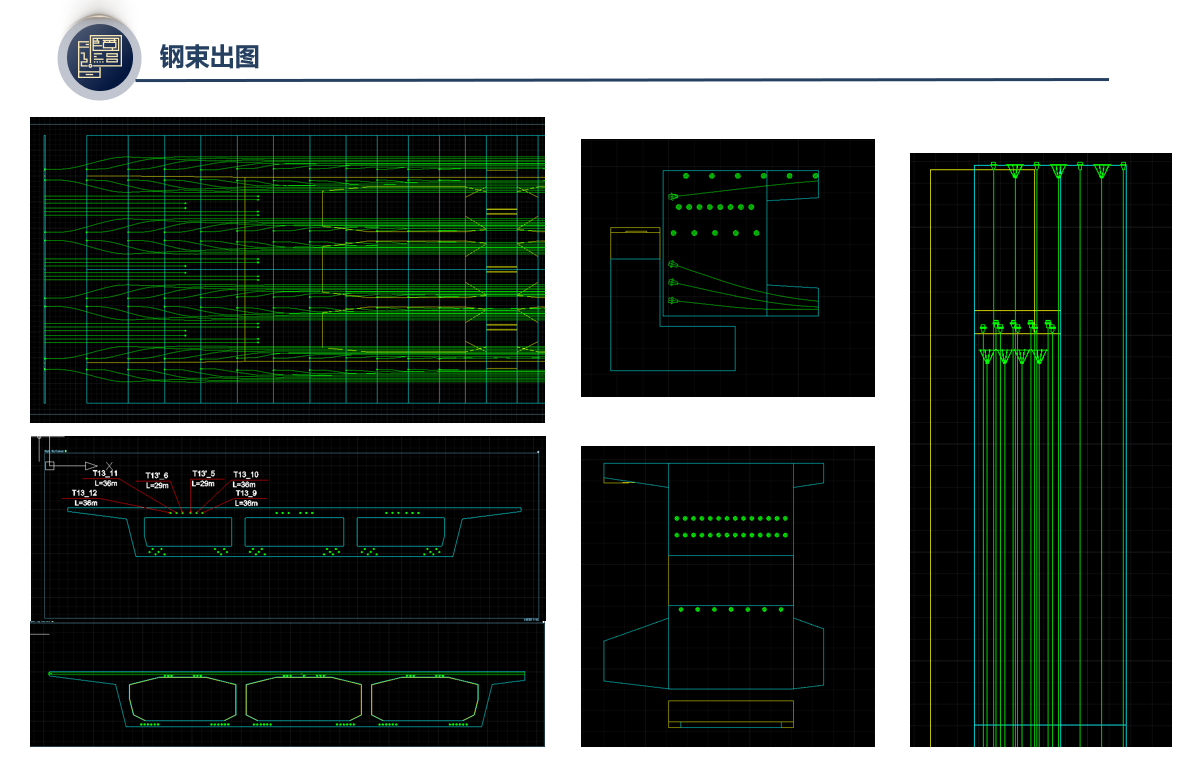

基于高精度的三维模型,更具需求输出各位置的细部构造、钢筋图、钢束图,出图内容涵盖了各细部尺寸、钢筋型号、排布方式、大样等信息。

7)碰撞检测
