1、项目概况

黎里大桥位于苏州汾湖高新区黎里旧镇区跨越太浦河处，为老桥拆除重建工程。跨径布置：50+110+50m=210m；桥面宽30.2m。拱肋高度：34.434m，矢跨比：1/3.104；梁上吊杆间距：8m；拱上吊杆间距：中跨6.2m，边跨8m。

2、三维正向设计流程

本项目主桥基于midas CIM进行施工图设计阶段三维辅助正向设计。

3、设计过程

1）结构的便捷参数化---用最少的族库构件满足更多试用场景

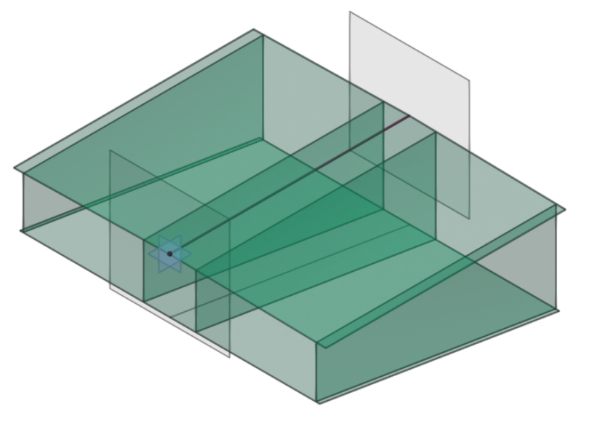

2）结构的便捷参数化----快速创建构件族库

3）桥梁细部构件参数化定义----加劲肋与开槽的快捷参数化创建

4）桥梁细部构件参数化定义----基于保护层厚度快速创建构造钢筋

5）异形钢结构的精确建模----midas CIM具备完整的三维几何建模功能，对于异形无轴线概念的非传统桥梁构件的设计和建模提供良好的技术支持。

6）附属结构的快速装配与路线自适应特点

4、设计成果

1）三维模型与midas Civil模型的分析联动

2）细部复杂构造模型快速导入midas FEA NX

3）二维与三维设计图纸的便捷输出

4）基于Twinmotion的动画渲染
