建模技术路线参考



对于拱桥来讲，拱肋和主梁均可借助CIM的路线（拱轴线）自适应特性完成直线构件族库到包含路线（拱轴线）信息的桥梁最终模型的的转变。

拱肋和主梁的建模过程相对独立，设计人员可分别完成拱肋和主梁建模后整合后，进行吊杆的建模。

本桥的技术路线包括拱肋、主梁、吊杆建模三个部分：



（一）拱肋建模

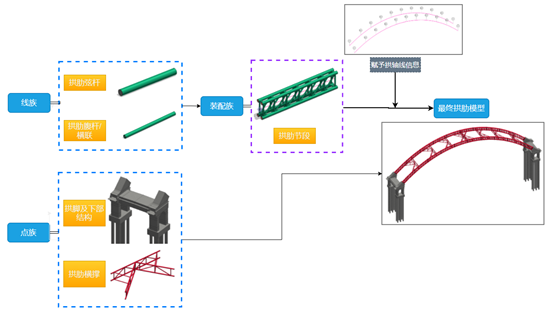

拱肋CIM建模技术路线

（二）主梁建模

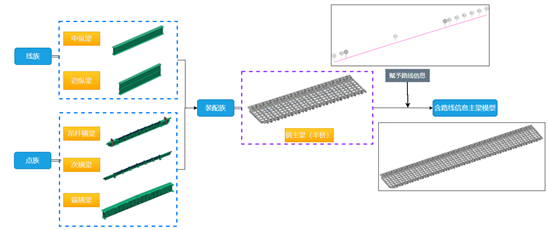

主梁CIM建模技术路线

（三）吊杆建模

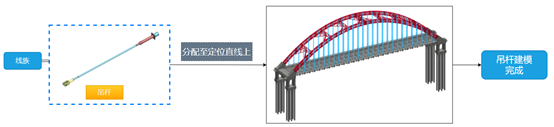

吊杆CIM建模技术路线

Tips：桥面系等附属设施建模本案例不进行详述可参考案例6 钢箱梁斜拉桥-- 建模流程及技术要点。



借助CIM的路线（拱轴线）自适应原理，建模完成后，用户对拱轴线信息进行修改，其拱肋结构亦可以自适应调整线形，充分考虑了设计过程的迭代性。本桥主拱为钢桁架结构，虽具有一定特殊性，但同样适用于各类钢管及钢箱拱桥结构的建模。

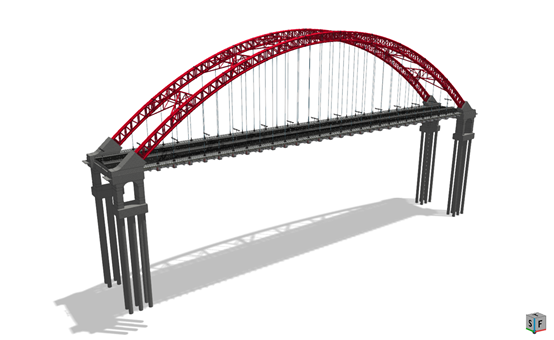

钢管混凝土刚架系杆拱桥CIM模型
