桥面系建模

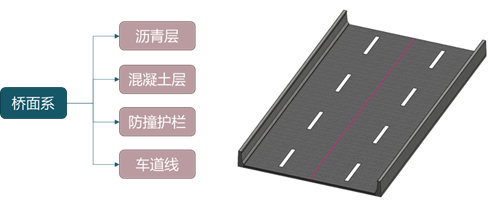

桥面系包括4类构件：沥青层、混凝层、防撞护栏、车道线，均为线族。其中前三种构件的创建方式与主梁完全一致，车道线有所不同，此章节详细介绍车道线的创建方式。
- 车道线建模（线族模式）
- 创建车道线的三维实体模型。（详见实体编辑）

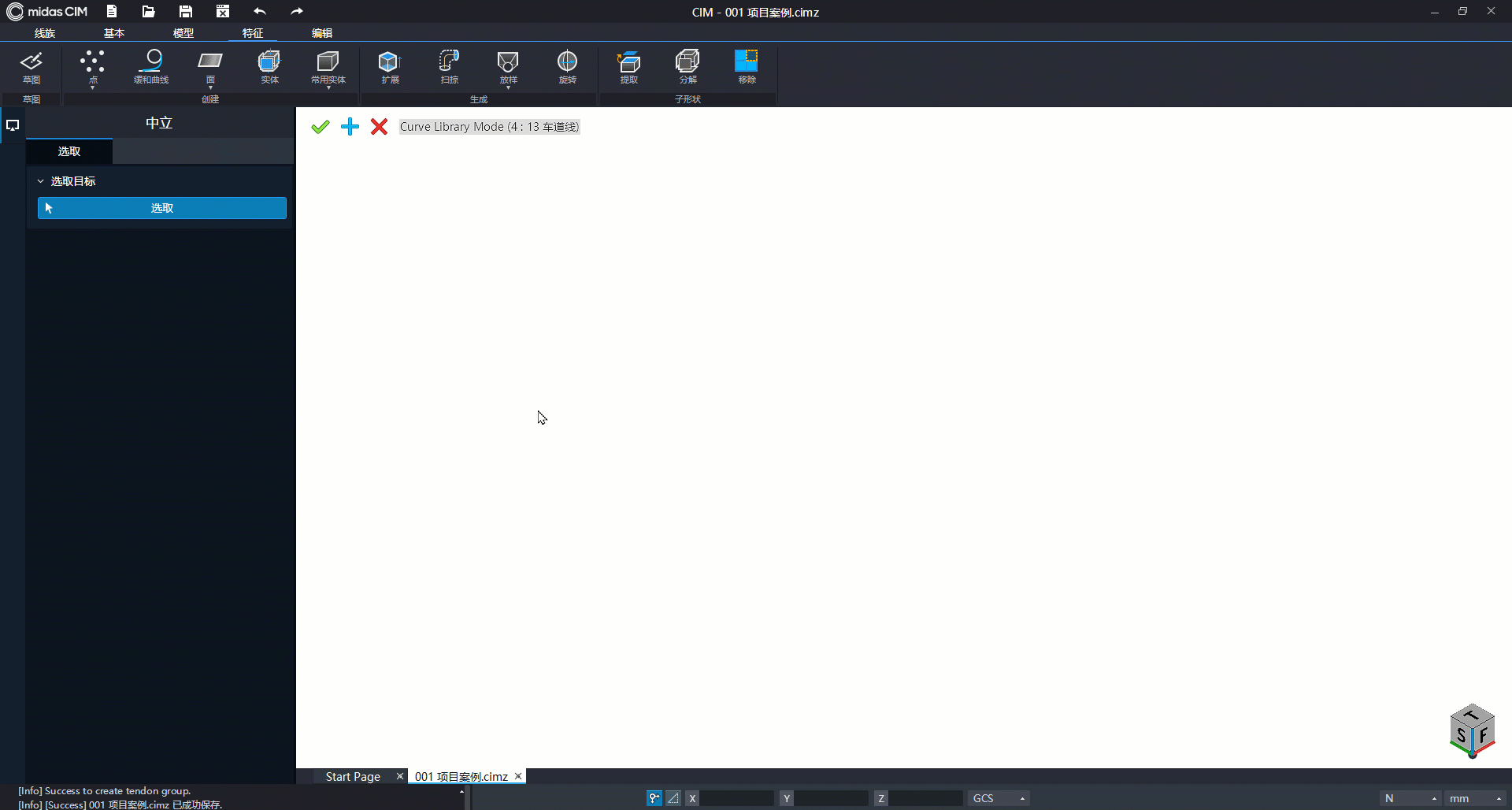

车道线实体建模
- 创建约束阵列点。车道线以一定的间距布置，如下图所示，在线族中借助约束阵列点实现间距布置（详见约束阵列点）。

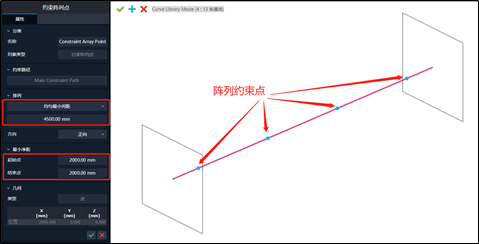

创建阵列点
- 车道线关联阵列点（详见约束阵列点），从而批量创建出多个车道线三维实体。

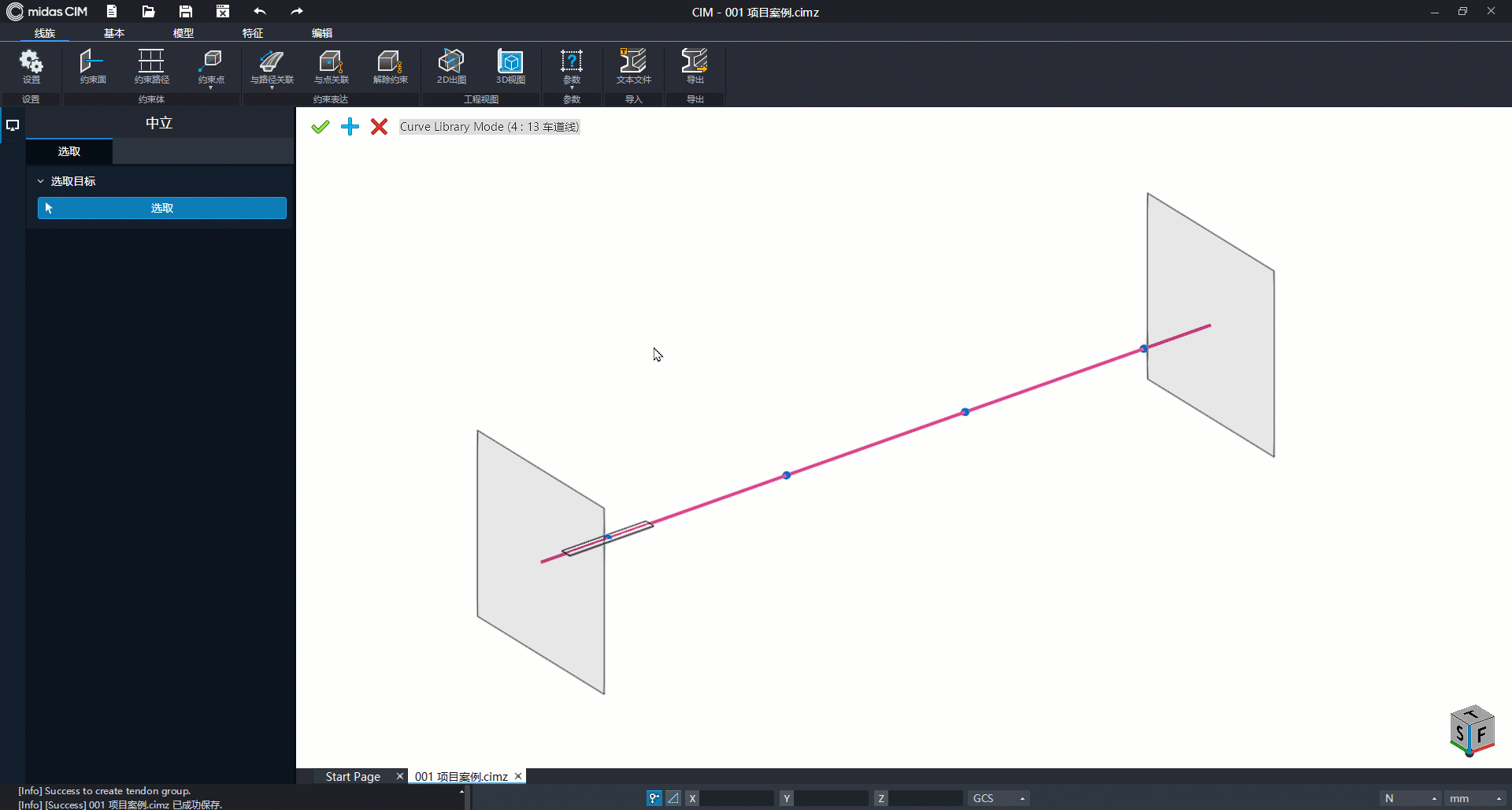

关联阵列点创建车道线
Tips： 如视频中所示，约束阵列点以一定的规则排列，当线族的长度变化时，阵列点的数目也会随之变化，所以利用约束阵列点创建车道线、护栏立柱等，是一个很好的思路。
|
