小箱梁建模
小箱梁建模采用线族模式。本桥小箱梁分为6类，合计40片主梁，湿接缝（包含横隔板）分为2类，合计30道湿接缝。

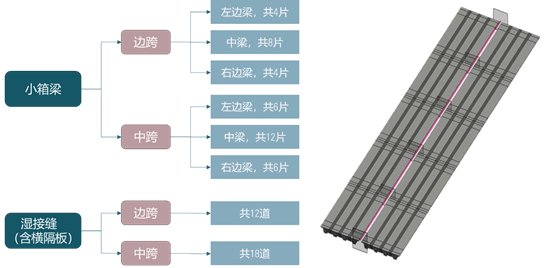

小箱梁构件分类
小箱梁及湿接缝的线族模型，分类较多但其中的差别并不大。对于相似的族库模型，Midas CIM也充分考虑了设计变更的便捷性，用户可基于一个标准的单梁模型，通过修改简单的参数得到多个单梁模型。
本节将对一个中梁的创建流程进行详细说明，以及如何通过修改参数，得到更多的单梁模型。
- 小箱梁中梁建模流程（线族模式）：
线族中的长度按标准长度输入即可，梁端的端缝放在装配族中再考虑。

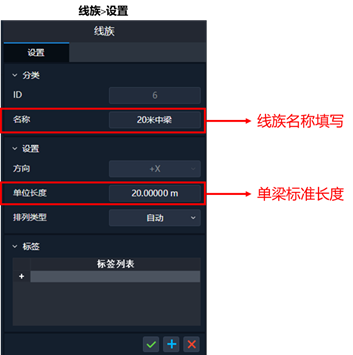

定义线族的名称与长度

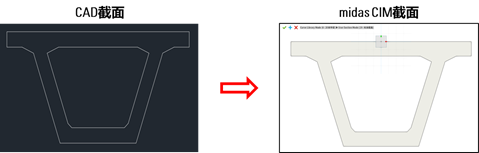

利用CAD截面创建CIM截面
Tips:创建截面时，在材料中选择“混凝土”，后续创建构件节段时，才能成功选取到此截面。
将图纸中构造变化点作为约束面的创建位置。约束面有2个注意要点：
- 排列：选择距离-起始点。当线族的长度变化时，此约束面相对参考点的距离能够保持不变。
- 斜交：选择起始点-与参考点平行。此选项常用于靠近端部的约束面，比如横梁等，能够使约束面与起点/终点相对平行。

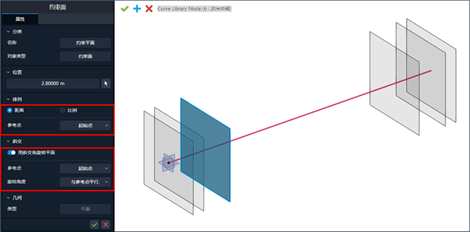

约束面创建注意要点
- 创建构件节段（线族>与路径关联>创建），详见关联路径实体。

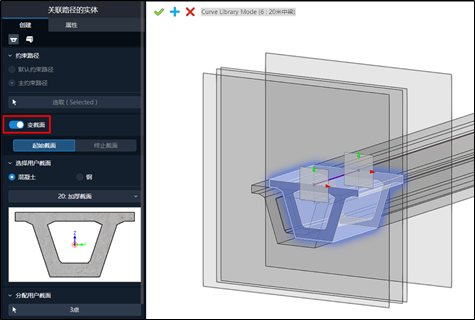

创建变截面节段
- 横梁实心段。
横梁实心段对于midas Civil分析模型中是不需要的，所以需要单独创建。注意：构件类型选择非结构（详见构件类型），在分析模式中此节段会自动隐藏。

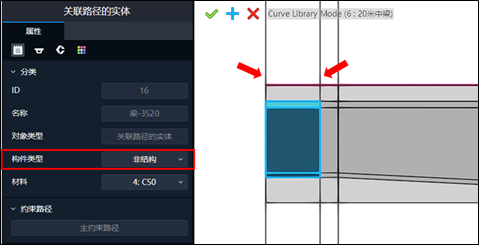

创建横梁实心段
Tips:横梁实心段与主梁有一部分的位置是重叠的，在midas CIM中允许主约束路径有所重叠。
- 小箱梁单梁线族创建完成。

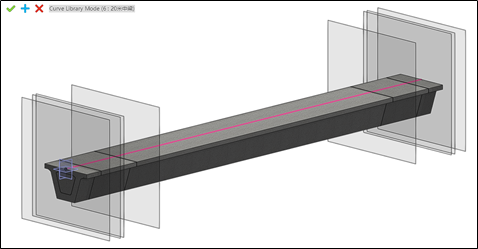

小箱梁单梁线族最终模型
- 湿接缝&横隔板建模流程（线族模式）
建模思路与主梁一致。为了便于区分，将横隔板的预制、现浇两部分分别创建，并使用不同的颜色加以区分。

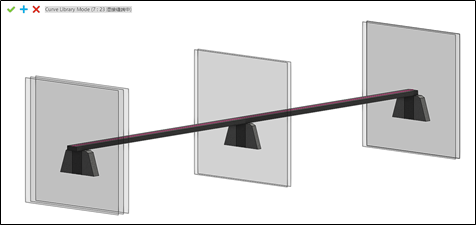

湿接缝线族模型
- 其余线族建模流程（线族模式）
无需重复以上所有操作，只需将已完成的标准的单梁线族导出为.clbz文件(线族对应的文件格式)再读入（详见族库导出、族库导入），可实现线族的复制。进入复制好的线族，修改线族名称后按照以下流程图，根据梁段构造差异进行简单的参数修改操作，即可快速创建出更多的线族。
通过已有线族创建新的线族
Tips：以上各个设计参数的调整及相应顺序用户可根据实际情况调整。
按照以上流程，可以完成小箱梁的全部线族创建。另外也可以将线族的截面的尺寸进行约束和参数化（详见参数化），如下图所示，通过修改梁高、悬臂长等参数，三维模型随之联动。实现了多种类型线族的统一，扩大了族库的使用范畴，大大降低了族库的体量以及用户的工作量。
参数化单梁模型展示
|
