全桥装配

   在装配族模式中，对前文中创建的线族、点族进行排列和组合，拼装出一个全桥的直线模型。用户在装配过程中无需考虑构件的绝对坐标，只需要保证各装配构件的相对几何关系即可。

       此项目中，因为全桥的长度和构件体量不算特别大，故全桥装配在一个装配族中。此章节以此介绍上部结构、桥面系、下部结构的装配思路和流程。

  • 全桥模型装配（装配族模式）

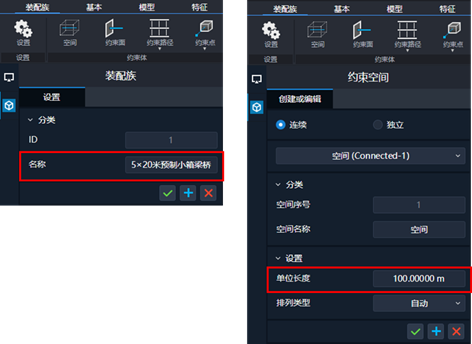

  1. 装配族名称设置（装配族>设置）和长度设置（装配族>空间），详见线族&装配族设置、空间相关说明。



                                                                                    装配族名称与长度设置

            Tips： 此项目中，装配族按照5×20=100m的总长度创建，和路线保持一致。伸缩缝的端距包含在装配族内部。

  1. 定义约束面&主约束路径（装配族>约束面 / 主约束路径），对于本桥而言，约束面的定义相当于跨径分界线。需要注意的是，起点、终点的约束面需要考虑伸缩缝的端距。

  1. 上部结构装配

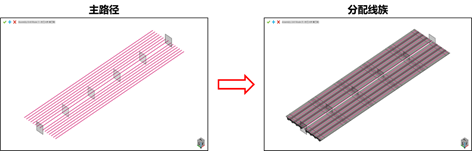

         小箱梁以及湿接缝（包含横隔板）均为线族，在装配族中创建多个主路径，分配线族即可。（详见线族分配）

需要注意构件之间的位置关系，上部结构位于桥面系之下，所以所有主路径的Z坐标，都输入一个桥面系的厚度：-20cm。



                                                                                          上部结构装配

  1. 桥面系装配

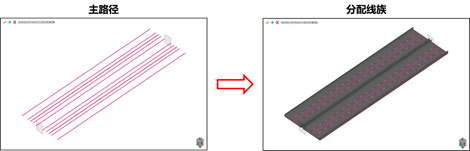

       桥面系包含4部分：沥青层、混凝土层、防撞护栏、车道线。分配方式与上部结构一致。



                                                                                        桥面系装配

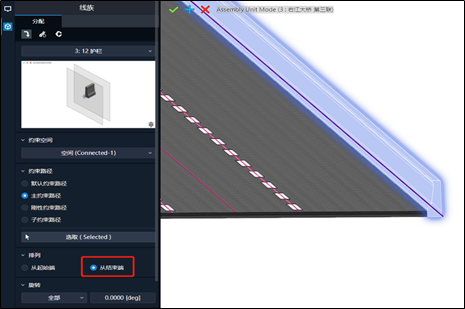

       此项目中，防撞护栏的线族是以左护栏建模的，右护栏也不需要单独建模。在分配至装配族时，选择从结束端，即可镜像得到右护栏。



                                                                               线族分配：从结束端

  1. 下部结构装配

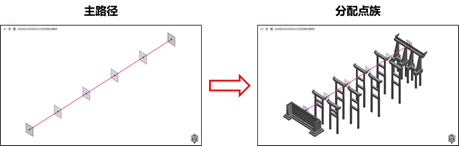

       与线族装配有所不同，点族装配基于的是约束路径上的约束点。所以在需要预先在桥墩、桥台的位置处定义约束点，然后再分配点族（详见点族分配）



                                                                                       下部结构装配

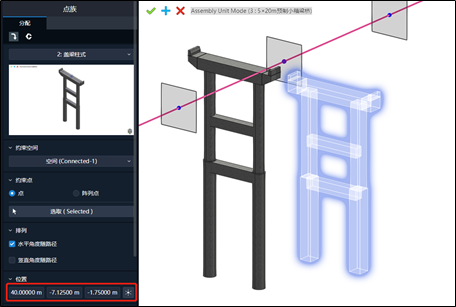

      点族分配时的位置，与线族有所不同，点族是以一个插入点进行定位的。如下图所示（40m , -7.125m , -1.75m）

  • X定位值40m：此桥墩是3号墩，X=20+20=40m；
  • Y定位值-7.125m：桥墩插入点与默认路径的水平距离是7.125m；
  • Z定位置-1.75m：铺装0.2+梁高1.3+墩梁间隙0.25=1.75m；



                                                                                       点族分配的位置

  • 全桥装配成果展示。

       至此，全桥的构件装配全部完成。

                                                                                    全桥装配族模型展示
