midas CIM



midas CIM导出



摘要

导出当前文档(*. Cimz)的一部分或全部文件，生成Cimz文件(*. Cimz)



运行

主菜单>导出>Midas CIM



说明

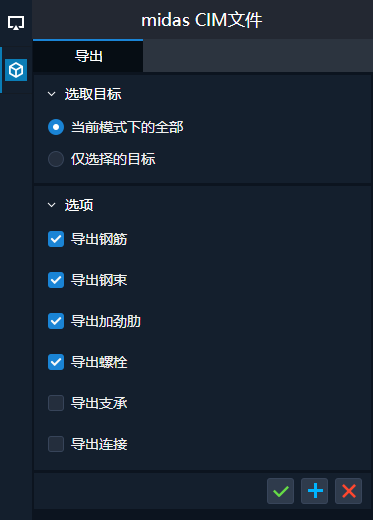

导出CIM模型

 导出为一个*.cimz文件

[选取目标]选取

导出对象的范围

  • 当前模式下的全部：导出当前模式下显示的所有对象
  • 仅选择的目标：只导出选择的对象

[选项]选择导出的模式

导出钢筋：是否导出钢筋

导出钢束：是否导出钢束

导出加劲肋：是否导出加劲肋

导出螺栓：是否导出螺栓

导出支承：是否导出支承

导出连接：是否导出连接

[资源管理器]

单击“应用”时，输入需要显示和保存的cimz文件的名称

详细说明（导出的信息）详细说明（导出的信息）

建模单元的对象信息

  • 所有类型的混凝土/钢构件
  • 所有类型的钢筋
  • 任何类型的钢束/锚固
  • 所有类型的钢筋
  • 各类螺栓
  • 所有的实体
  • 地形、地层和坡度信息

分析单元的对象信息

  • 所有类型的支承
  • 所有类型的连接
  • 叠合梁

族库的对象信息

  • 点族
  • 线族
  • 装配族
  • 用户截面

编辑信息

  • 并集
  • 差集
  • 交集
  • 分割
  • 倒角


建模单元的对象信息

  • 所有类型的混凝土/钢构件
  • 所有类型的钢筋
  • 任何类型的钢束/锚固
  • 所有类型的钢筋
  • 各类螺栓
  • 所有的实体
  • 地形、地层和坡度信息

分析单元的对象信息

  • 所有类型的支承
  • 所有类型的连接
  • 叠合梁

族库的对象信息

  • 点族
  • 线族
  • 装配族
  • 用户截面

编辑信息

  • 并集
  • 差集
  • 交集
  • 分割
  • 倒角




DWG/DXF导出



摘要

从CIM导出对象为2D CAD或3D CAD文件(*.dwg, * .dxf)



运行

主菜单>导出>DWD/DXF



说明

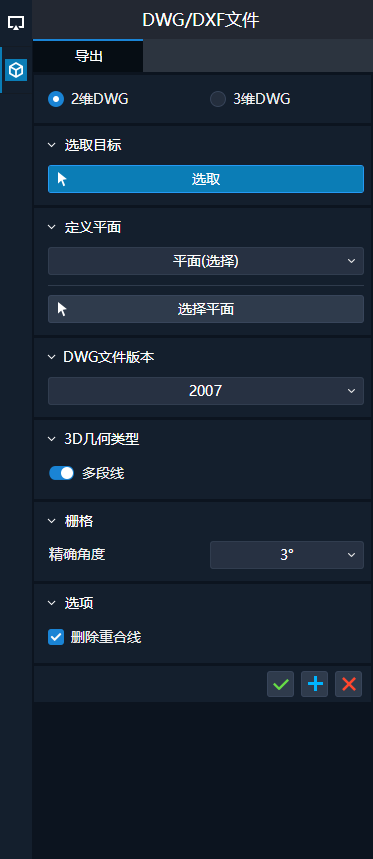

导出2D CAD文件

[选择目标]

创建CAD文件时，选择要导出的对象。

[定义平面]

定义切割选定对象时使用的平面。

[DWG文件版本]

选择要导出的DWG文件的版本。

[几何类型]

设置是否在多边形网格方法中生成截面之间的曲线。

[栅格]

当使用多边形网格方法创建一个形状时，它意味着每条线之间的角度。角度越小，创建的形状就越圆，但是线的数量越大，文件的大小就越大。

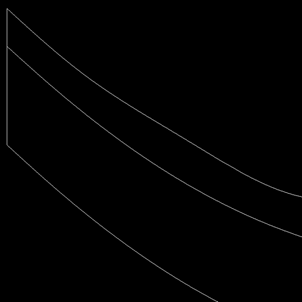

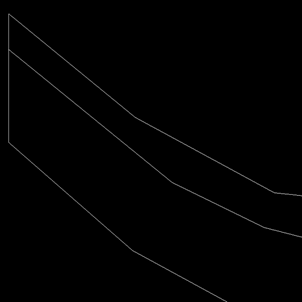

不同精确角的不同结果不同精确角的不同结果

1°

 15˚

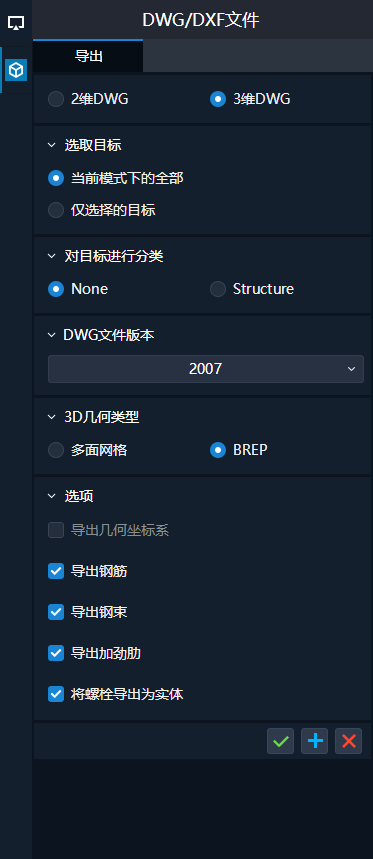

导出3D CAD文件

[选择目标]

创建CAD文件时，选择需要导出的对象范围。

  • 全部当前模式:导出当前模式下存在的所有对象。
  • 仅导出选中对象:只导出选中的对象。

[对目标进行分类]

  • None:将所有对象导出为Layer=0，不进行单独分类。
  • Structure:对DWG层进行配置并导出为每个对象定义的结构。

*由于DWG层没有分层结构，因此选择并导出结构的一层。

[DWG文件版本]

选择要导出的DWG文件的版本。
[3D几何类型]

选择要导出的DWG文件的3D几何体类型。Auto CAD提供了这两种类型。

  • BREP(推荐):这是一种通过表示原始形状导出3D形状的方法。
  • 多面网格:这是一种导出三维形状表面的方法，通过表示它作为一个三角形网格形状。

* 仅当无法兼容BREP格式类型时使用多面网格方法

[选项]

导出几何坐标系：设置是否导出几何坐标系

导出钢筋:设置是否导出钢筋

导出钢束:设置是否导出钢束

导出加劲肋:设置是否导出加劲肋

将螺栓导出为实体：设置是否将螺栓以点或实体形式导出

[资源管理器]

单击“应用”时，输入需要显示和保存文件的名称

BREP和多面网格导出形式的结果差异BREP和多面网格导出形式的结果差异

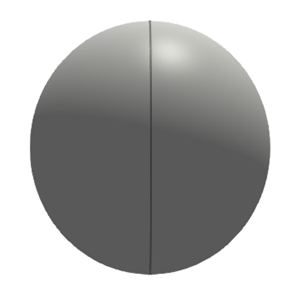

  • BREP

  • 多面网格


  • BREP

  • 多面网格

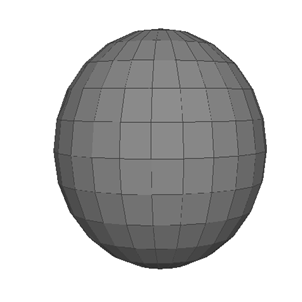

精细角不同对应的不同结果精细角不同对应的不同结果

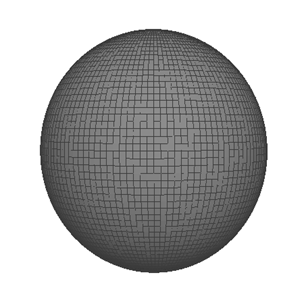

  • 3˚

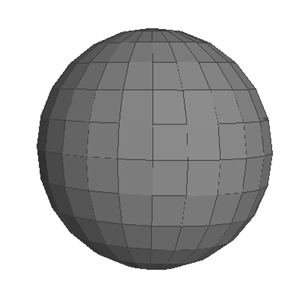

  • 15˚ (默认)

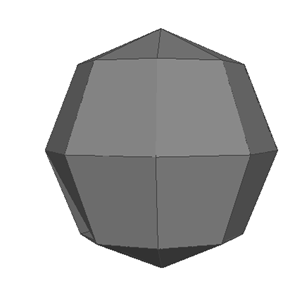

  • 45˚


  • 3˚

  • 15˚ (默认)

  • 45˚




Parasolid导出



摘要

将CIM模型导出为Parasolid文件(*.x_t * .x_b)



运行

主菜单>导出>Parasolid



说明

导出Parasolid文件

[选择目标]

选择要导出的对象范围。

  • 全部当前模式:导出当前模式下存在的所有对象。
  • 仅导出选中对象:只导出选中的对象。

[选项]

导出钢筋:设置是否导出钢筋

导出钢束:设置是否导出钢束

导出加劲肋:设置是否导出加劲肋

将螺栓导出为实体：设置是否将螺栓以点或实体形式导出

[资源管理器]

单击“应用”时，输入需要显示和保存文件的名称

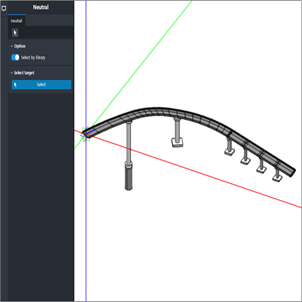

Parasolid文件导出案例Parasolid文件导出案例

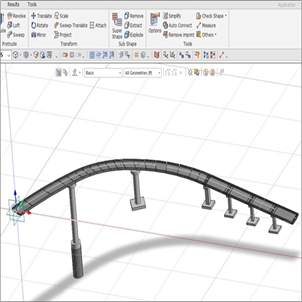

Parasolid文件是一种中立格式，可以与其他MIDAS程序或第三方程序兼容并显示。下面是从midas CIM导出模型到Parasolid文件，然后从midas Civil和midas NFX导入模型的结果。

  • midas CIM

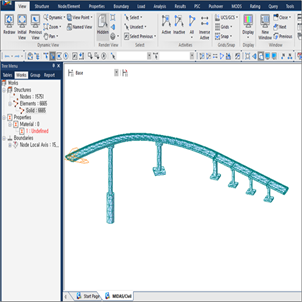

  • civil midas



  • midas NFX




Parasolid文件是一种中立格式，可以与其他MIDAS程序或第三方程序兼容并显示。下面是从midas CIM导出模型到Parasolid文件，然后从midas Civil和midas NFX导入模型的结果。

  • midas CIM



  • civil midas



  • midas NFX






IFC导出



摘要

将CIM模型导出为IFC文件(*.ifc)



运行

主菜单>导出>IFC



说明

导出ifc文件，是一种通用的三维模型中立文件。



导出IFC 4.0版本文件。

[选择目标]

选择要导出的对象范围。

  • 全部当前模式:导出当前模式下存在的所有对象。
  • 仅导出选中对象:只导出选中的对象。

[对目标进行分类]

  • 无:根据CIM对象的类型配置IFC文件的分类。
  • 结构:根据IFC文件的结构信息配置IFC文件的分类。

[几何信息]

当将CIM 3D对象转换为IFC对象时，选择要转换的几何图形类型（详细说明）当将CIM 3D对象转换为IFC对象时，选择要转换的几何图形类型（详细说明）

  • 弯曲构件:设置要为曲面构件转换的几何类型。
  • 面扫掠实体(推荐):将平面轮廓转换为沿曲线的扫掠形状。
  • 多平面实体:通过用网格法将表面表示为一个三角形来转换表面。(不兼容时使用)
  • 曲面:设置要转换为曲面的几何类型。
  • 曲面:转换为IFC提供的曲面类型。
  • 多平面拟合曲面:将曲面表示为用网格法连接的三角形来转换曲面。
  • B样条曲线路径:设置使用b样条路径的构件要转换的几何类型。
  • B样条曲线:转换为B样条几何类型。
  • 折线:转换为多边线几何类型。
  • 常用实体:设置要转换为常用实体形状的几何类型。
  • 三维套管:转换为三维图形，可以表达在几个简单的维度。支持圆柱/管/球/锥/块。
  • 拉伸得到的实体(推荐):将平面轮廓转换为特定方向提取的形状。适用于直的构件。
  • 多平面实体:通过用网格法将表面表示为多个三角形来转换表面。(软件不兼容时使用)
  • 钢筋:设置钢筋对象要转换的几何类型。
  • 线体:以曲线形式提取钢筋对象。支持折线、圆、圆弧、椭圆、椭圆圆弧、B样条线。
  • 圆盘扫掠实体(推荐):将圆/管剖面转换为沿曲线的扫掠形状。（三维路径是可能的）
  • 面扫掠实体:将平面轮廓转换为沿曲线的扫过形状。（只有2D路径是可行的）
  • 多平面实体:通过用网格法将表面表示为多个三角形来转换表面。
  • 钢束:设置钢束对象要转换的几何类型。
  • 线体:以曲线形式提取钢筋对象。支持折线、圆、圆弧、椭圆、椭圆圆弧、B样条线。
  • 圆盘扫掠实体(推荐):将圆/管剖面转换为沿曲线的扫掠形状。（三维路径是可能的）
  • 面扫掠实体:将平面轮廓转换为沿曲线的扫过形状。（只有2D路径是可行的）
  • 多平面实体:通过用网格法将表面表示为多个三角形来转换表面。
  • 模板截面:设置使用模板的对象要转换的几何类型。
  • 参数化截面(推荐):使用IFC的参数化截面文件创建一个对象。
  • 任意闭合轮廓:创建一个带有各种类型的线(折线/圆/弧等)的闭合轮廓的对象。


[栅格]

为在分面方法中创建几何图形的对象设置镶嵌三角形的角度。

[选项]

导出钢筋:设置是否导出钢筋

导出钢束:设置是否导出钢束

导出加劲肋:设置是否导出加劲肋

导出螺栓：设置是否导出螺栓

导出线：设置是否导出线

导出属性：设置是否导出构件属性

导出材料：设置是否导出材料属性

导出工作类型：设置是否导出在CIM中设置的工作类型

导出颜色：设置是否导出构件的颜色信息

[资源管理器]

单击“应用”时，输入需要显示和保存文件的名称

IFC文件导出案例IFC文件导出案例

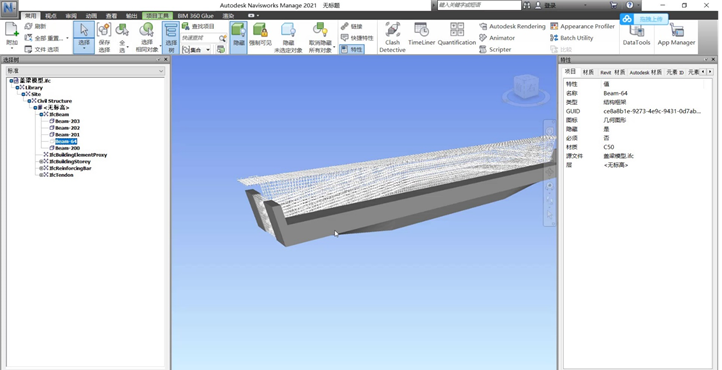

IFC文件是一种中立格式，可以与其他MIDAS程序或第三方程序兼容并显示。下面是从midas CIM导出模型到IFC文件，然后从第三方软件平台导入模型的结果。


IFC文件是一种中立格式，可以与其他MIDAS程序或第三方程序兼容并显示。下面是从midas CIM导出模型到IFC文件，然后从第三方软件平台导入模型的结果。




3D PDF导出



摘要

将CIM模型导出为3D PDF文件(*.pdf)



运行

主菜单>导出>3D PDF



说明

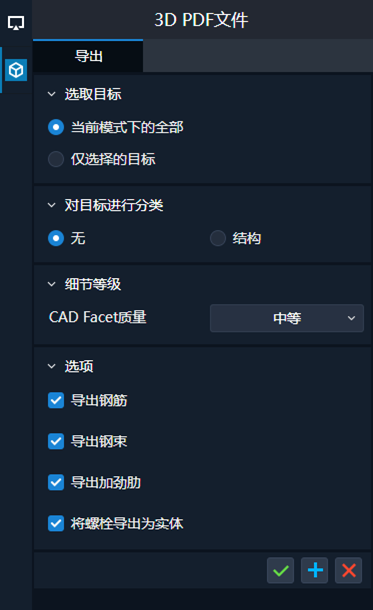

导出3D PDF文件

[选择目标]

选择导出对象的范围。

  • 全部当前模式:导出当前模式下的所有对象。
  • 仅导出选中对象:使用“选择”按钮，只导出选中的对象。

[对目标进行分类]

  • 无:根据CIM对象类型设置3D PDF文件的分类。
  • 结构:根据结构信息配置3D PDF文件的分类。

[选项]

导出钢筋:设置是否导出钢筋

导出钢束:设置是否导出钢束

导出加劲肋:设置是否导出加劲肋

将螺栓导出为实体：设置是否将螺栓以点或实体形式导出

[资源管理器]

单击“应用”时，输入需要显示和保存文件的名称

IFC文件导出案例IFC文件导出案例

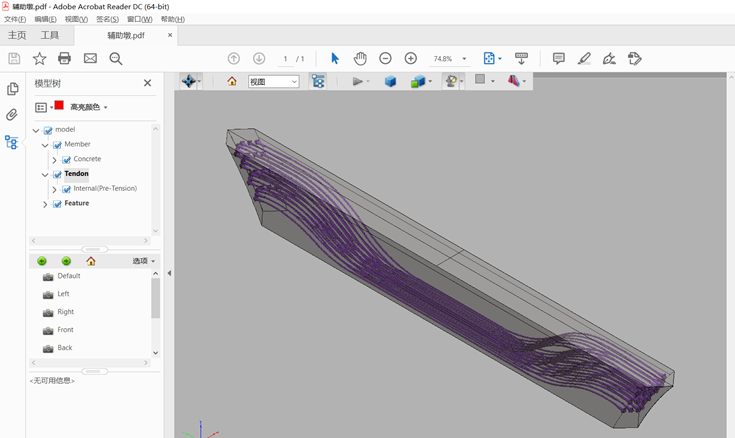

以下是将midas CIM模型导出为3D PDF文件，然后执行生成的PDF文件的结果。


以下是将midas CIM模型导出为3D PDF文件，然后执行生成的PDF文件的结果。




KMZ/KML导出



摘要

将CIM模型导出为KMZ/KML文件(*.kmz，*.kml)



运行

主菜单>导出>KMZ/KML



说明

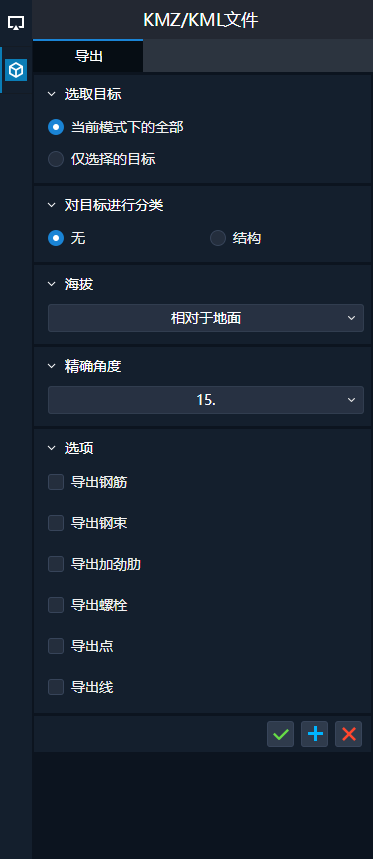

导出KMZ/KML文件

[选择目标]

选择导出对象的范围。

  • 全部当前模式:导出当前模式下的所有对象。
  • 仅导出选中对象:使用“选择”按钮，只导出选中的对象。

[对目标进行分类]

  • 无:根据CIM对象类型设置KMZ/KML文件的分类。
  • 结构:根据结构信息配置KMZ/KML文件的分类。

[海拔]

设置是保持模型的形状，还是在表面上移动它。

  • 绝对:保持原有位置
  • 相对于地面:移动到地面之上

[精度角度]

设置对象的精度。角度设置越小模型精度越高。

[选项]

导出钢筋:设置是否导出钢筋

导出钢束:设置是否导出钢束

导出加劲肋:设置是否导出加劲肋

导出螺栓：设置是否导出螺栓

导出点：设置是否导出点对象

导出线：设置是否导出线

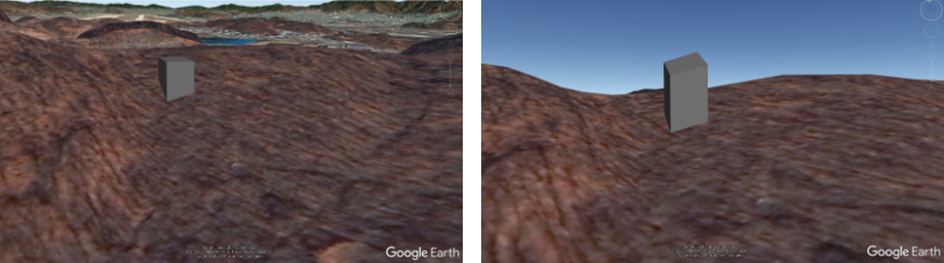

详细说明（海拔）详细说明（海拔）
