midas Civil导入
摘要
导入midas Civil的mct 文件(*.mct).
运行
[基本模式]
文件菜单 > 导入 > midas Civil
说明
获得MCT模型

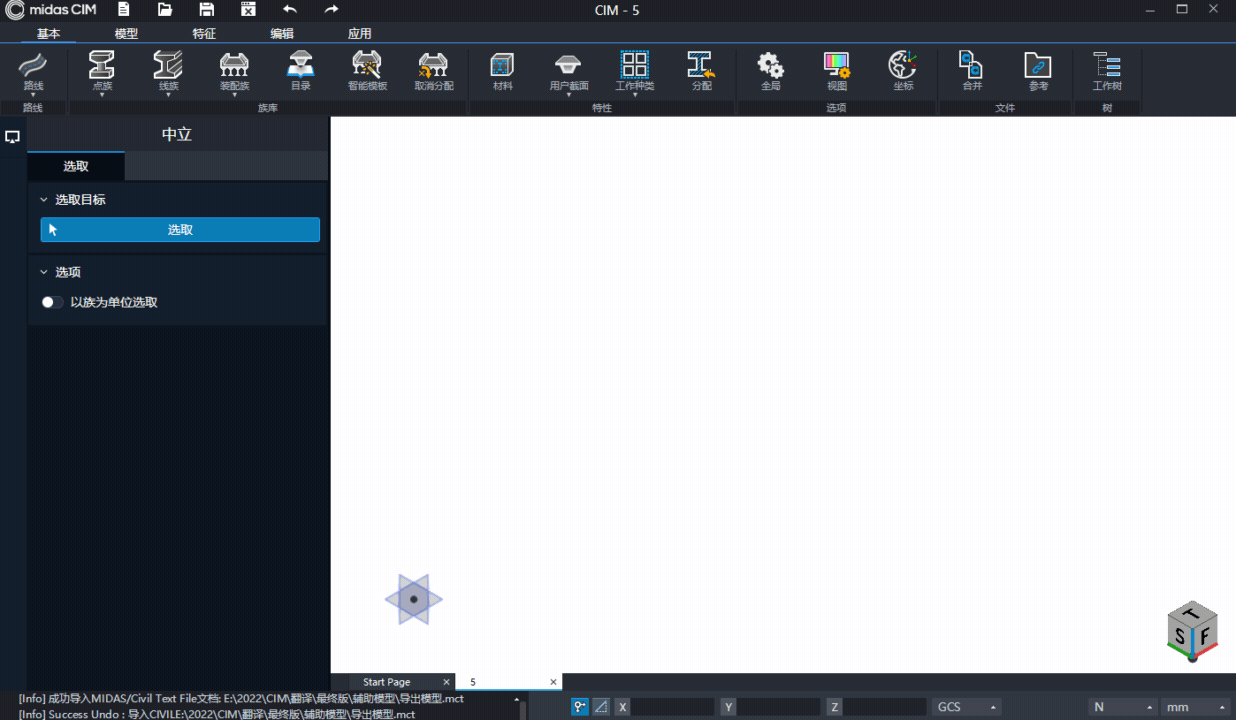

导入 mct 文件
|
|

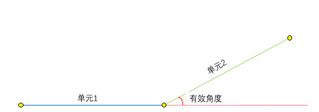

[浏览器] 选择 *.mct 文件导入he选择完成后，将显示以下阶段： [拟合模型] 横截面、方向相同的连续单元，将其合并成一条曲线的一种方式。 曲线类型:当用一条曲线替换一个连续单元时，选择曲线类型。 有效角度:只有那些角度小于有效角度集合的单元被一个曲线拟合。
|
详细说明(mct导入支持范围)详细说明(mct导入支持范围)
①数据库/用户类型
兼容
但是，下列六种截面除外:
- 冷轧槽钢
- 直立
- U型加劲肋
- 带肋钢箱
- 带肋圆管
- 倒T型截面
②数值类型
兼容
然后不包括LINE形式导入的任意截面
③SRC类型
不兼容
④组合类型
不兼容
⑤设计类型
兼容以下类型
- 单室
- 双室
- 单相三室
- 设计用数值截面> 外多边形（定义坐标）
- 设计用数值截面> 内多边形（定义坐标）
⑥变截面类型
兼容的截面生成的变截面也被兼容
⑦组合梁截面
不兼容
⑧钢梁类型
钢箱梁兼容
工字钢梁不兼容
①数据库/用户类型
兼容
但是，下列六种截面除外:
- 冷轧槽钢
- 直立
- U型加劲肋
- 带肋钢箱
- 带肋圆管
- 倒T型截面
②数值类型
兼容
然后不包括LINE形式导入的任意截面
③SRC类型
不兼容
④组合类型
不兼容
⑤设计类型
兼容以下类型
- 单室
- 双室
- 单相三室
- 设计用数值截面> 外多边形（定义坐标）
- 设计用数值截面> 内多边形（定义坐标）
⑥变截面类型
兼容的截面生成的变截面也被兼容
⑦组合梁截面
不兼容
⑧钢梁类型
钢箱梁兼容
工字钢梁不兼容
|
