 装配族的分配

摘要

将装配族分配给基本模式空间的路线。

运行

[基本模式]

主菜单>基本模式>装配族>分配

说明

在基本模式下分配装配族

在基本模式下将装配族分配给路线。

[装配族表/选择装配族]

装配族表：将多个装配族分配给多个段时，将分配关联显示为表格。

装配族：选择要分配的装配族。

[定义路径]
将装配族分配给预先创建的路线。

单段：将线族分配给组成路线的段。 如果您选择多个段，请为每个段分配一个族。

多段：将线族分配给组成路线的段。 如果选择多个段，则为所有选定的段分配族。

整个路线：将线族分配给整个路线。

[排列]

方向

参考起点：从路径的起点到终点方向分配一个装配族。

参考终点：从路径的终点到起点方向分配一个装配族。

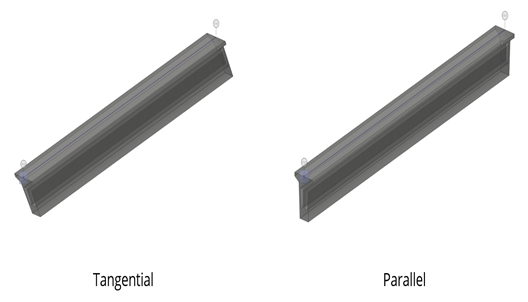

排列方式

设置位于线族路径起点的约束平面的放置方向。

详细说明（排列类型）详细说明（排列类型）

将独立空间匹配到子路线开关

选择具有独立空间的装配族时激活此选项。设置为Off时，装配族中的独立空间从分配目标中排除，设置为On 时，可以设置用于匹配独立空间和子路线的设置属性。

参考 -

约束空间

子路径

[预览级别]
设置分配期间出现的预览的样式。

参考 -

预览等级
