约束面
概述
生成平面（约束面）以分隔族的总空间（单位长度）内的子空间。
约束面会绑定到“默认约束路径”。
模式
[线族 模式]
主菜单>线族>面
[装配族 模式]
主菜单>装配族>面
说明
节点
在默认路径指定位置创建约束面的一种方式。
[方式]
输入坐标点。
[位置]
在默认约束路径区域，输入放置约束面的位置。
当您单击“节点”按钮并单击默认约束路径上的任一位置时，将自动输入该位置的坐标值。
[排列]
设置在上一级模式下分配族库时，约束面的位置计算。
设置如何记忆生成的约束面的位置。

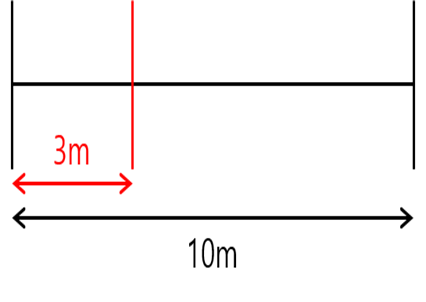

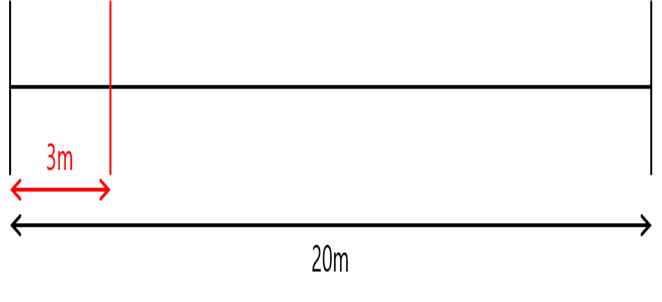

对于上方的示例，在10米长的默认约束路径中将 3米的点指定为约束面的位置。 当您将其放置到20米长的路线上时，您可以简单比较出现的结果，并查看设置不同模式所产生的差异。
比例：约束面的位置与总长度成固定比例。

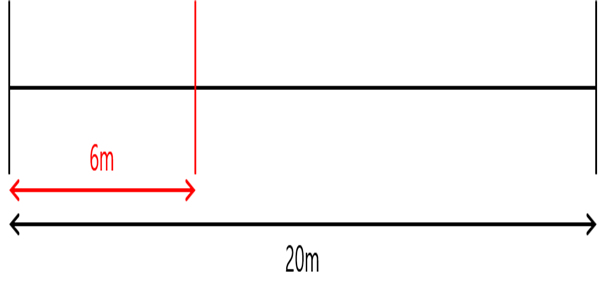

该位置为总长度的30%，定位在距起点6米处。
距起始点：约束面距起点的位置。

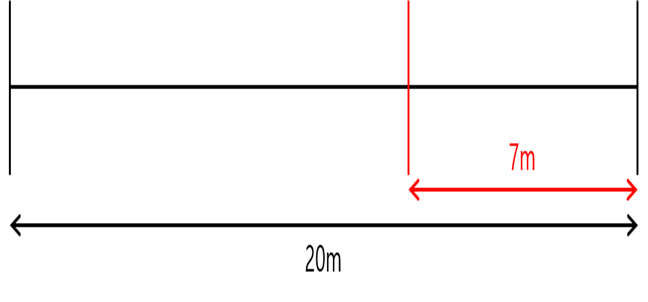

距结束点：约束面距终点的位置。
用户定义：记忆约束面指定的位置。

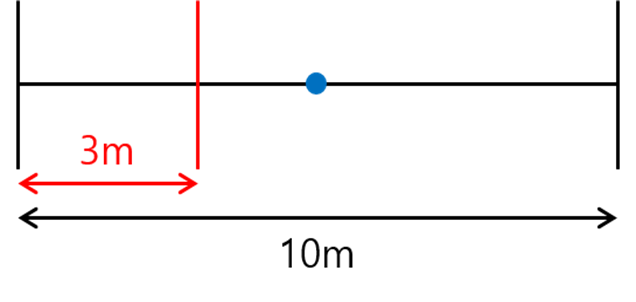

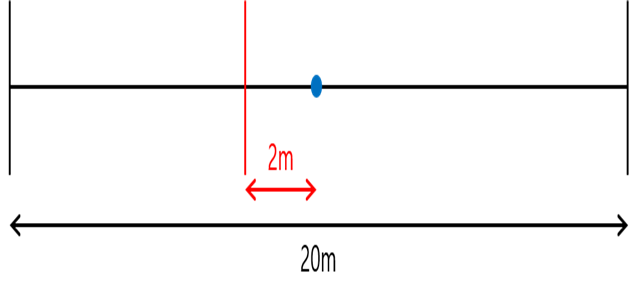

如果您输入0.5作为“用户定义”的值，天蓝色的点会变为虚拟，并且会记住从该点到约束面的位置。在这种情况下，距离用户指定点2米的距离会出现在用户分配点2米处。
[斜交角]
用斜交角旋转平面：启用时，约束面在分配到带有斜交角数据的路线上时，也会按斜交角度进行旋转。
详细说明
参考点：当约束面进行按斜交角旋转时，它会选择一个点作为确定旋转度数的基础。
旋转角
同参考点角度：通过选定参考点中输入的倾斜角度旋转相应的约束面。
与参考点平行：将对应的约束面旋转为平行于选定的参考点。
偏移

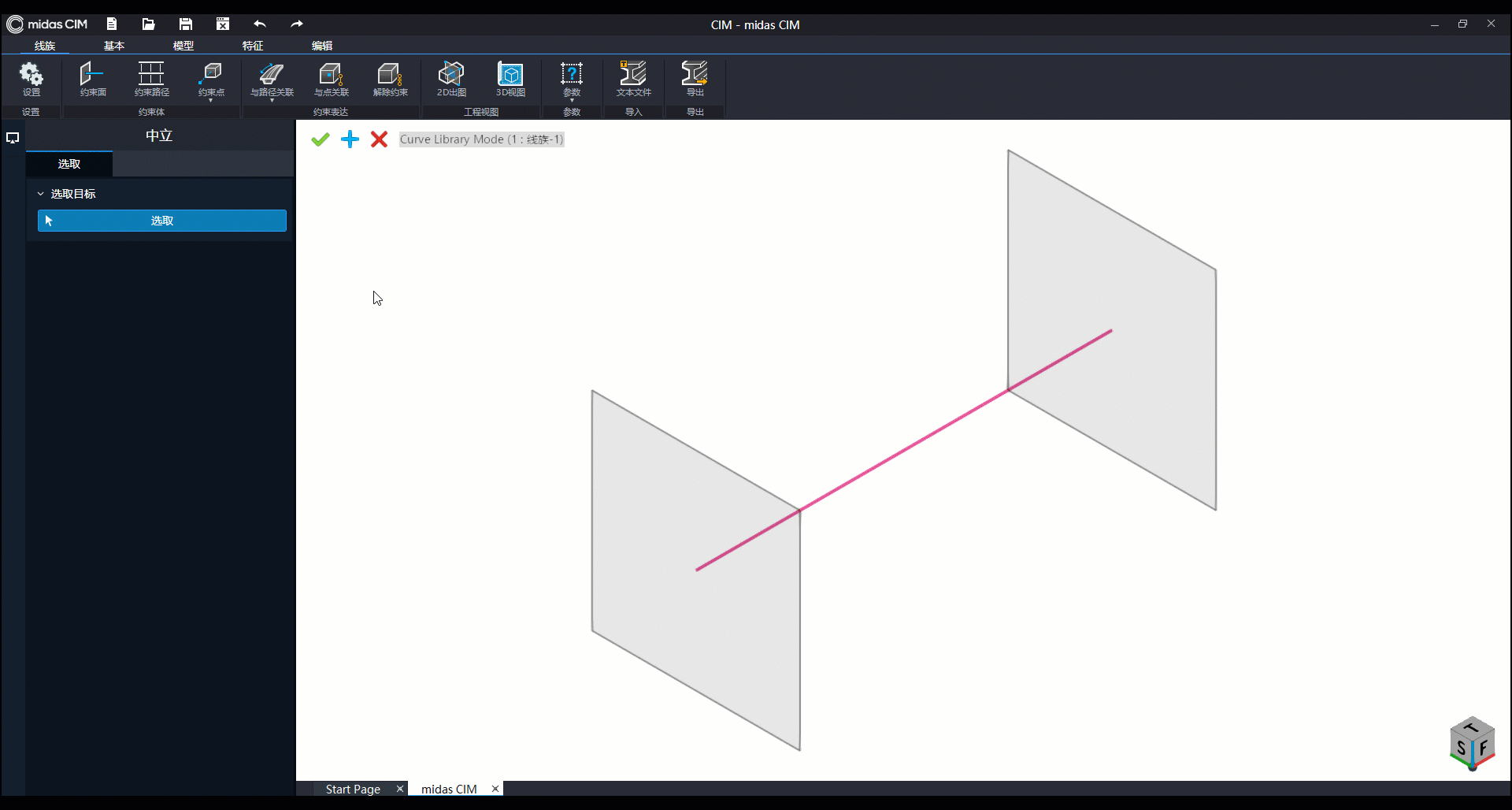

通过输入与已有约束面的间距来生成约束面的方法。
[方式]
偏移
[选择约束面]
选择约束面用作位置确定的基础。
[偏移距离]
输入将要创建的约束面的位置作为偏移距离。
按节点方式排列，参考斜交角。
参考
主路径
概述
生成一个额外的主路径，作为族空间的延伸。主路径的起点和终点仅限于生成时选择的约束面。
路线
[线族 模式]
主菜单>线族>约束路径
[装配族 模式]
主菜单>装配族>约束路径
说明
线族 模式-生成 主路径

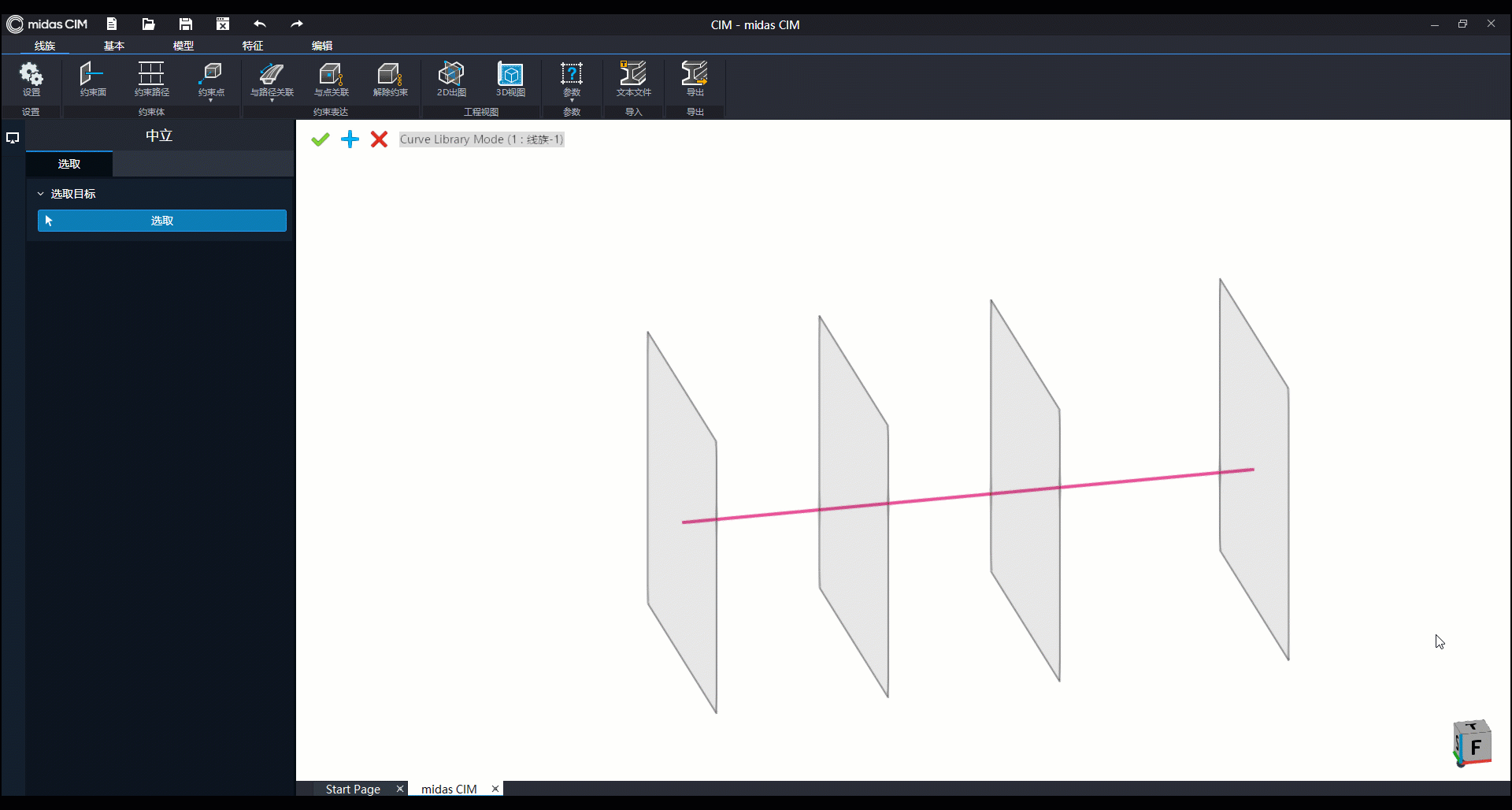

能够沿族方向添加路径（默认约束路径方向）。
[约束面]
选择一组约束面以指定生成主路径的位置。约束路径必须约束在约束面上。
[偏移]
输入与默认约束路径的偏移距离以指定主路径的位置。
距离(路径-Y)：输入y轴方向上的距离。
距离(路径-Z)：输入z轴方向的间距。
[主路径]
在装配族模式下生成主路径时激活的选项，可以在起点和终点输入不同的偏移值。
[可变路径]
在装配族模式中，在主路径生成时激活的选项，设置连接起点和终点的线条形状。 您可以选择直接一级、二级和三级功能。
生成 装配族 模式-主路径
能够沿族方向添加路径（默认约束路径方向）。

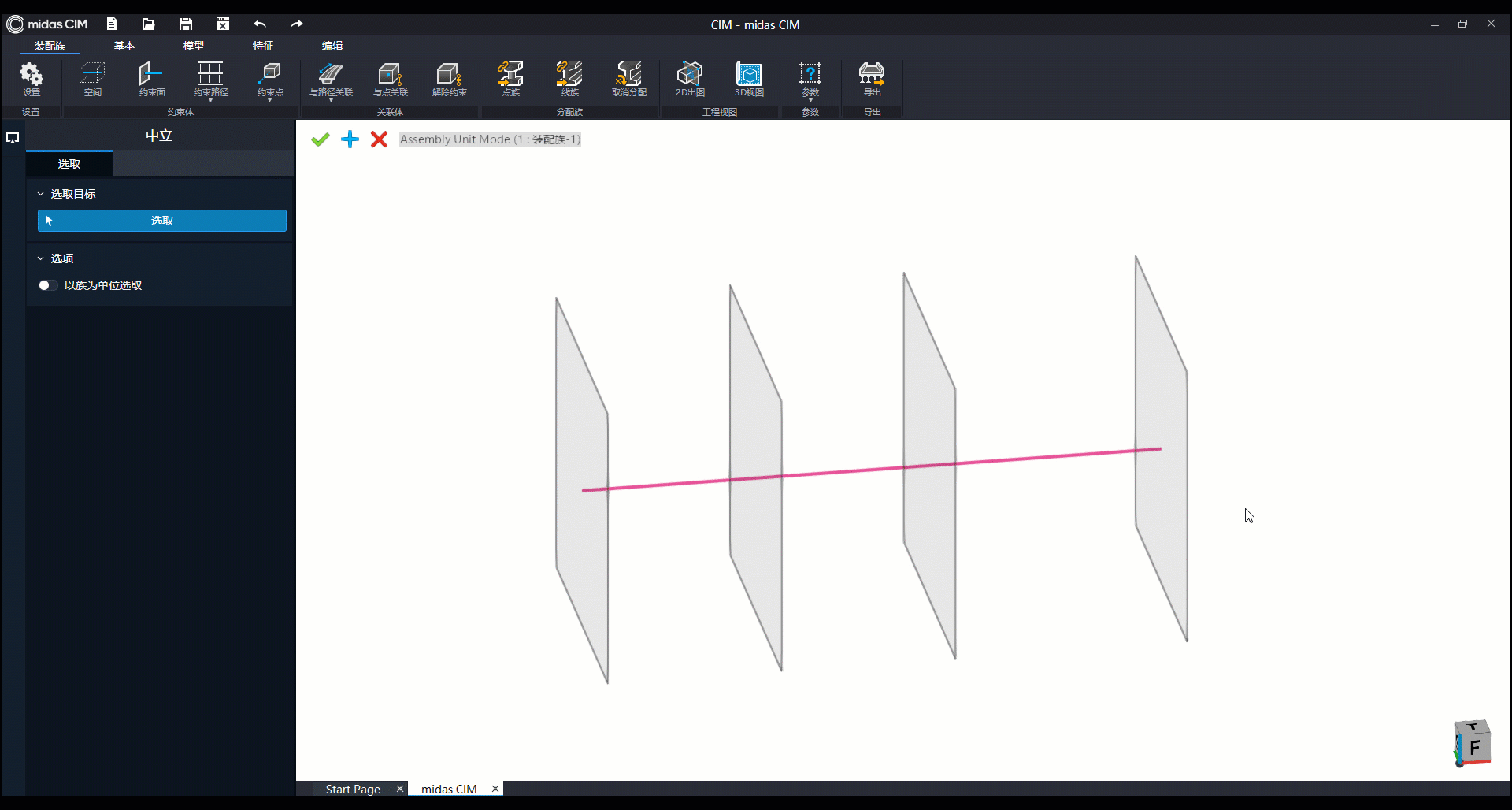

.gif)
[约束面]
选择多个约束面生成主路径。
[偏移]
输入与默认约束路径的偏移距离以指定主路径的位置。
距离(路径-Y)：输入y轴方向上的距离。
距离(路径-Z)：输入z轴方向的间距。
[主路径]
在装配族模式下生成主路径时激活的选项，可以在起点和终点输入不同的偏移值。
[可变路径]
在装配族模式中，在主路径生成时激活的选项，设置连接起点和终点的线的形状。 您可以选择直接、二级和三级功能。
参考
|
