子路径
概述
在任一位置创建一个子路径 。
子路径也可以在族库单元总长之外的位置生成。
子路径的起终点被约束在生成时所选择的约束点之间。
运行
[装配族 模式 ]
主菜单>装配族 >约束路径>子路径
说明
子路径 创建
添加一种路径，其中起点和终点都被约束到两个约束点 上。
[约束点]
选择约束点， 作为子路径的起点或终点。
[绘制路径]
创建子路径。
约束点所在线： 生成子路径，将选定的约束点连接到一条直线。
直接绘制：直接在屏幕上绘制。
[排列]
根据约束点的位置变化，设置更新子路径的起点和终点位置的计算方法。
起点/终点
水平角度随路径： 设置将装配族分配到路线时如何计算子路径起点 /终点的位置。 对于水平选项，设置计算水平方向位置的方法。
竖直角度随路径： 设置将装配族分配到路线时如何计算子路径起点 /终点的位置。 对于垂直选项，设置垂直方向的位置计算方法。

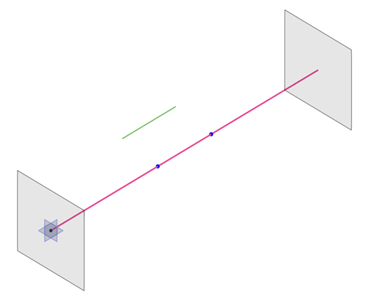

如果生成子路径，如上图所示，路径中的点会被约束到起始点指定的约束点，端点会被约束到终止点 指定的约束点。 如果将两个约束中的每一个分开，并查看位置关系，它看起来像这样：

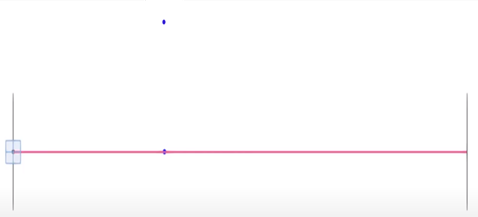

例如，当子路径中的点和起始点受到约束时，如上图所示。

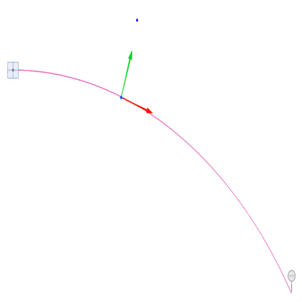

启用时，使用放置在路线中的约束点的位置在垂直/ 水平方向设置起点/终点的位置，如下图所示。

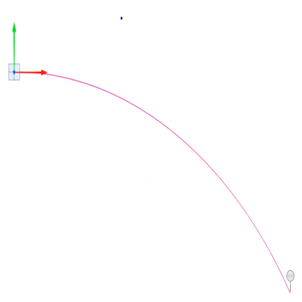

关闭时，使用路线的起点设置垂直/水平方向的起点/终点位置，如下图所示。
