钢束属性
摘要
查看或编辑钢束的属性信息，比如材料类型、钢束形状、根数等设置。
运行
在屏幕中选择钢束。
说明

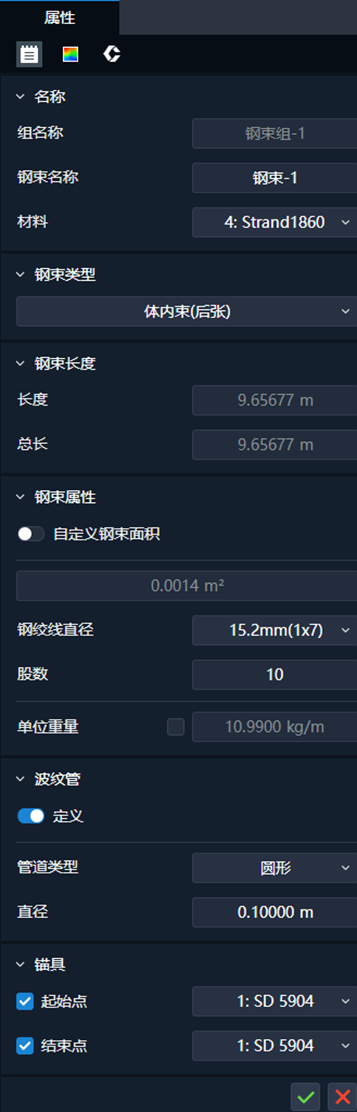

一般选项卡
|
|
[名称] 设置钢束属性。
[钢束类型] 程序默认提供了3种钢束类型：体内束(先张)、体内束(后张)、体外束。 [钢束长度] 显示钢束的长度。 [钢束属性] 设置钢束的面积、单位重量等属性，这些属性作为信息保存，而与钢束的形状无关。 [波纹管] 设置波纹管的参数。 [锚具] 锚具需要提前创建，然后在钢束属性中选取。 起始点：设置起始点的锚具。 结束点：设置结束点的锚具。 参考 - 锚具 |
自定义钢束面积：计算钢束面积的2种方式。
- 选项开：用户直接输入钢束面积。
- 选项关：通过输入钢绞线直径和股数，自动计算钢束面积。
钢绞线：选择钢绞线的直径（型号），选项由程序默认提供。
股数：输入钢绞线的股数
单位重量：输入钢束的单位重量，单位是千克每米。
- 选项关：根据材料类型自动计算。
- 选项开：直接手动输入。
定义：选择是否设置波纹管。
选项关：不设置波纹管。
选项开：设置波纹管。
波纹管类型：提供了两种波纹管类型：圆形、扁平型
圆形：输入直径
扁平型：输入高度、宽度（高度≤宽度）
结构选项卡
|
|
|
